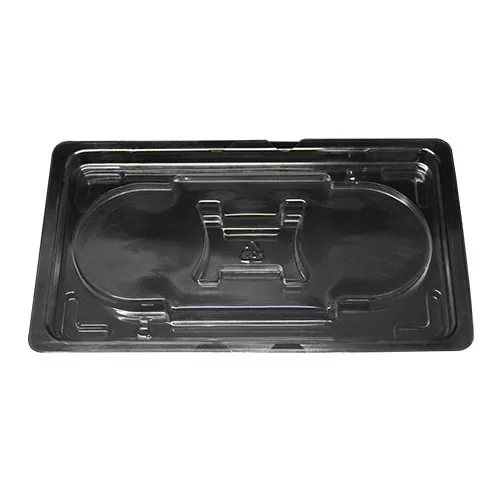

Антистатична термопластична опаковка за електронен конектор

Антистатичната термопластична опаковка на фабриката Shunxin за електронен конектор е направена от PET/PS/PP листове и осигурява постоянна ефективност на разсейване на статично електричество. Тавата се предлага в антистатични, полупроводими и проводими степени, които могат да бъдат гъвкаво избрани според чувствителността на различните електронни компоненти. Формите могат да бъдат разработени въз основа на 3D чертежи на конектор или физически проби, с точност на жлебовете ≤±0,1 mm за прецизно позициониране. Подсилващи ребра и позициониращи структури са осигурени около таблата, което позволява стабилно подреждане на повече от 10 слоя. Външните размери, дупките за позициониране и ъглите против неправилно сглобяване могат да бъдат персонализирани.

Предимства на продукта

1. Налични три антистатични степени – антистатична степен (10⁹~10¹¹Ω) / полупроводима степен (10⁶~10⁹Ω) / проводяща степен (10³~10⁶Ω), гъвкаво избрани според чувствителността на компонента

2. Прецизно позициониране ±0,1 mm – Толерансът на жлебовете може да се контролира в рамките на ±0,1 mm, поддържайки конекторите сигурно позиционирани без разклащане, изпадане или преобръщане

3. Специфично персонализиране на конектора – Специалните слотове за позициониране могат да бъдат персонализирани за заглавки на щифтове, конектори от платка към платка, кръгли конектори и други типове конектори, за да поемат различни форми на продукта

4. Дизайн с възможност за подреждане – Подсилващите ребра и структурите за позициониране позволяват стабилно подреждане на повече от 10 слоя, докато влагането помага за спестяване на място за съхранение

5. Съвместим с автоматизирани производствени линии – Външните размери, отворите за позициониране и ъглите против неправилно сглобяване могат да бъдат персонализирани, с поддръжка за MES баркод сканиране и проследимост

6. Множество опции за материали – PET (екологичен, силно прозрачен и подходящ за съответствие при износ), PS (икономичен), PP (устойчив на температура и химикали) и други материали

7. Гъвкава обработка на повърхността – прозрачна (за визуална проверка) / черна (за проводяща производителност или намаляване на светлинните смущения) / флокирана (за защита срещу плъзгане и надраскване)

Сценарии за приложение

1: Производство на електронни конектори: Производствен оборот и опаковане на готовия продукт за щифтови конектори, щифтови гнезда, конектори платка към платка, конектори проводник към платка и кръгли конектори

2: Работилници за производство на SMT: Тави за доставка на компоненти и позициониране на поставяне за конектори преди монтаж на SMT

3: Опаковка и тестване на полупроводници: Антистатично боравене и транспортиране на компоненти на съединителя по време на опаковане и тестване на ниво чип

4: Автомобилна електроника: Антистатични опаковки и логистичен оборот за автомобилни конектори и клеми за кабелни снопове

5: Сглобяване на потребителска електроника: Подаване на компоненти и опаковане на готов продукт за вътрешни конектори, използвани в мобилни телефони, компютри и други електронни устройства

6: Медицинска електроника: Антистатично опаковане и транспортиране на прецизни конектори в медицинско оборудване

Типични индустрии: производство на конектори, монтаж на SMT, опаковане и тестване на полупроводници, автомобилна електроника, монтаж на потребителска електроника, медицински устройства

ЧЗВ

В1: Каква е разликата между антистатична тава за електронен конектор и обикновена термоформована тава?

О: Обикновените термоформовани тави са изолатори и могат лесно да натрупват статични заряди, без да ги разсейват. Следователно контактът с чувствителни електронни компоненти може да причини повреда от електростатичен разряд (ESD). Антистатичните тави използват проводящи пълнители, добавени към материала, или антистатични покрития, нанесени върху повърхността, за да поддържат повърхностното съпротивление в рамките на 10⁶~10⁹Ω, позволявайки статични заряди да се разсейват бързо и намаляват риска, причинен от натрупване на статично електричество. Това е критична защитна мярка за опаковката на електронни конектори.

В2: Как са закрепени конекторите вътре в тавата? Ще се движат ли по време на транспортиране?

A: Антистатичните тави на Shunxin са формовани според формата на конекторите, с толеранси на каналите, контролирани в рамките на ±0,1 mm. Продуктите с щифтови заглавки използват удължени слотове за закрепване на двата края на основата на щифта; конекторите от платка към платка използват плоски жлебове, които отговарят на контурите на продукта; кръглите съединители използват позициониращи структури във формата на пръстен, за да държат корпуса. Веднъж поставени в тавата, конекторите остават сигурно позиционирани, без да се разклащат, изпадат или преобръщат.

Въпрос 3: Постоянно ли е антистатичното представяне или ще намалее с времето?

О: Антистатичните тави на Shunxin използват проводящи пълнители, добавени към листовия материал, или постоянни антистатични покрития, за да осигурят дълготрайни антистатични характеристики, които обикновено не намаляват с времето или при многократна употреба. Въпреки това, продължително излагане на среда с висока температура или висока влажност, или повтарящо се триене, може да причини леки промени в работата на повърхността. Препоръчват се редовни проверки на място.

Q4: Могат ли тавите да бъдат адаптирани към автоматизирани производствени линии?

A: Да. Външните размери, отворите за позициониране и ъглите против неправилно сглобяване на антистатичните тави Shunxin могат да бъдат персонализирани според автоматизираното оборудване на клиента. Тавите осигуряват висока точност на размерите и стабилна твърдост и могат да бъдат адаптирани към автоматизирани операции като SMT машини за поставяне и роботизирана обработка.
