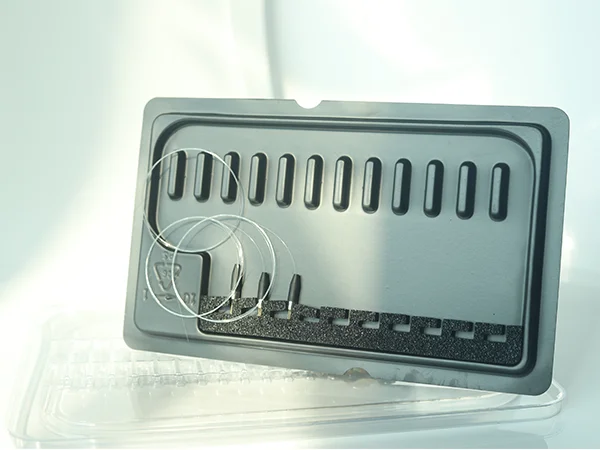

Какво трябва да знаете за антистатичните термопластични опаковки за електроника?

Какво трябва да контролира ESD опаковката?

Опаковката на електрониката служи като част от системата за обработка около компонент. Когато този компонент е чувствителен към електростатични събития, таблата трябва да осигури предвидимо електрическо поведение в допълнение към физическата организация. Ето защо ESD опаковките трябва да бъдат определени чрез измерими характеристики на материала и повърхността, а не само чрез външен вид.

Статичният заряд може да се развие чрез контакт и разделяне между различни материали, движение по време на работа, триене и други обичайни производствени дейности. Чувствителен компонент може да премине през много етапи преди окончателното сглобяване, така че опаковката може да бъде отворена, прехвърлена, подредена и използвана повторно няколко пъти. Всеки етап създава възможности за неконтролирани електростатични условия, ако опаковката не е проектирана по подходящ начин.

Структурата на опаковката също влияе върху движението на продукта. Тава със специални кухини може да държи отделните компоненти разделени и да намали ненужния контакт между съседните части. За конектори, сензори, компоненти, свързани с печатни платки и други прецизни продукти, контролираното позициониране може да направи ръчното и производствено боравене по-подредено.

Ефективната електронна опаковка комбинира електростатичен контрол с физическа организация. Нито една функция не трябва да се третира като изолирана характеристика.

Също така е важно да се разбере, че не всеки електронен компонент има същата чувствителност или изискване за работа. Полупроводникови пакети, конектори, сензори, оптични модули и сглобени платки могат да се различават по тегло, форма, открити повърхности и среда на процеса. Следователно опаковката трябва да бъде разработена около действителния продукт, вместо да разчита на една универсална структура на тавата.

• Дефинирано ESD поведение:електрическите характеристики трябва да бъдат определени в съответствие с изискванията на компонента и процеса.
• Стабилно позициониране:отделните кухини могат да ограничат нежеланото движение по време на работа.
• Подходяща структура:дебелината на стената, дълбочината и геометрията трябва да съответстват на физическия продукт.
• Съвместимост на процеса:подреждането, гнезденето, проверката и обработката от страната на линията трябва да се вземат предвид от самото начало.

Кои термопласти са подходящи за различни ESD приложения?

Термопластичният избор влияе повече от електрическото поведение. Той също така определя твърдостта, устойчивостта на удар, гъвкавостта, прозрачността, температурното поведение, външния вид и характеристиките на формоване. За електронни тави тези свойства трябва да се разглеждат заедно, тъй като материал, който осигурява една желана характеристика, може да въведе ограничения в друга област.

ПП за многократна обработка

ПП е полезен, когато една тава се нуждае от комбинация от устойчивост на умора при огъване, устойчивост на падане и устойчивост на температура. Тези характеристики са приложими в приложения, при които тавата може да бъде многократно зареждана, прехвърляна, подреждана или връщана в производствена зона.

Средите на SMT могат да включват често боравене и организирано движение между етапите на процеса. Може да се обмисли структура на основата на РР, когато опаковката трябва да издържа на многократна употреба, като същевременно запазва своите определени електростатични характеристики.

PET за прозрачност и твърдост

PET осигурява висока прозрачност и добра твърдост, което го прави полезен, когато проверката на компонентите и видимостта на продукта са важни. Прозрачната тава може да улесни операторите при идентифицирането на разположението на компонентите, без да премахват всеки елемент от позицията му.

Видимостта може също да поддържа работни потоци, ориентирани към проверка. Когато концепцията за опаковане позволява на операторите да виждат продукта директно, тавата може да осигури организация, като същевременно запазва ясен изглед на компонента.

PS за общи структури на тави

PS е относително крехък и има малко по-ниска прозрачност от PET. Въпреки това може да се разглежда като табла за обръщане на електронни компоненти с общо предназначение, където цялостната структура и среда за работа са съвместими с неговите характеристики.

Правилният избор не трябва да се основава само на името на материала. Действителното тегло на компонента, размерите на кухината, очакваното въздействие, температурните условия, изискването за прозрачност и планираната честота на работа влияят върху избора.

На практика електрическите характеристики трябва да останат свързани с механичните. Една тава може да има желания диапазон на съпротивление, но все пак да не е подходяща за продукта, ако нейната форма, гъвкавост или температурно поведение не отговарят на средата на работа.

Как трябва да се определи повърхностното съпротивление?

Повърхностното съпротивление е един от централните технически параметри в ESD опаковките, защото осигурява измерим начин за описване на електрическото поведение на опаковъчния материал. Целевият обхват трябва да бъде избран в съответствие с изискванията за ESD на компонента и околната среда за работа.

Персонализирана програма за опаковане може да определи повърхностно съпротивление от 1,0×10⁴Ω до 1,0×10¹¹Ω. Този диапазон покрива множество изисквания за електростатичен контрол, но наличието на широк диапазон не означава, че една стойност автоматично е подходяща за всяко приложение.

Различните среди за електронно производство могат да имат различни изисквания за контрол на зареждането, обработка на материали и интеграция на процеси. Тава, използвана за общ оборот на компоненти, може да има различни спецификации от тава, използвана за чувствителна проверка, автоматизирана обработка или опаковане на компоненти с открити проводими структури.

Започнете с изискването за компонент

Първият въпрос трябва да бъде какво ниво на ESD контрол се изисква от компонента и процеса на обработка. След това спецификацията на опаковката трябва да бъде разработена около това изискване, вместо да се избира електрическа стойност просто защото се използва често.

Помислете за пълната система за опаковане

Таблата е само един елемент от опаковъчната среда. Външни картонени опаковки, омекотяващи материали, сепаратори, работни повърхности, оборудване за обработка и други компоненти на опаковката също могат да повлияят на електростатичните условия около продукта.

This makes system-level thinking important. Табла с контролирана характеристика на съпротивлението все пак трябва да бъде интегрирана в процес на работа, който разпознава електрическото поведение на околните материали и оборудване.

Свържете съпротивлението с геометрията

Електрическите спецификации не трябва да карат инженерите да пренебрегват физическата защита. Дълбочината на кухината, разстоянието между стените и позициониращата структура трябва да защитават компонента, като същевременно запазват необходимата електростатична функция.

• Определете необходимия диапазон на съпротивление:свържете целевата стойност с действителното изискване за ESD защита.
• Дръжте компонента в контролирано положение:използвайте кухини и функции за локализиране, където е необходимо.
• Прегледайте цялата среда за обработка:помислете за другите материали и оборудване, които взаимодействат с тавата.
• Проверете готовия продукт:използвайте подходящо оборудване за тестване на съпротивлението, за да проверите дали посочените електрически характеристики са постигнати.

Измеримата спецификация също улеснява комуникацията между дизайнерите на опаковки, производителите на компоненти и производствените екипи. Вместо да описва таблата само като „антистатична“, проектът може да идентифицира предвидения диапазон на устойчивост и материалната конструкция, необходима за постигането му.

Как трябва да бъде проектирана ESD тава?

Електрическото управление е само част от проблема с дизайна. Електронната табла трябва също така да държи компонента сигурно, да позволява практично зареждане и разтоварване, да пасва на оборудването за обработка и да остава съвместима с изискванията за подреждане или гнездене.

1. Дефинирайте плика на продукта

Започнете с точните размери на компонента. Запишете дължина, ширина, височина, диаметър, издатини, местоположения на конектори, чувствителни повърхности и всички области, които не трябва да влизат в контакт с таблата.

За нестандартни електронни модули полезната информация за дизайна може да включва няколко размера на напречното сечение, а не един общ размер. Това може да бъде особено важно за конектори, сензори и печатни платки с изпъкнали компоненти.

2. Изградете кухина около продукта

Специална кухина може да контролира позицията на всяка част, като същевременно създава разделение между съседните компоненти. Геометрията на кухината трябва да балансира задържането и достъпността. Прекалено свободното позициониране може да позволи движение, докато прекалено ограничителната геометрия може да затрудни товаренето и разтоварването.

3. Помислете за дебелината на стената

Дебелината на стената влияе върху твърдостта на тавата, теглото и поведението при формоване. Големи кухини и дълбоки структури може да изискват внимателно обмисляне на разпределението на материала по време на термоформоването. Следователно дебелината трябва да се оценява заедно с посоката на формоване и крайната геометрия на тавата.

4. Добавете функции за подреждане или влагане

Електронните тави за многократна употреба често трябва да бъдат подредени, когато са заредени, и вложени, когато са празни. Тези функции могат да намалят сложността на съхранението и да подобрят ефективността на работа, но геометрията трябва да бъде проектирана така, че подредените тави да останат стабилни и кухините да не си пречат една на друга.

5. Защитете чувствителните повърхности

Компонентите може да имат открити корпуси, конектори, лещи, щифтове или завършени повърхности, които изискват контролиран контакт. Където е подходящо, таблата може да бъде конфигурирана със защитни вложки или избрани функции за омекотяване, така че продуктът да се поддържа без ненужен контакт с повърхността.

6. План за автоматизирана обработка

Фабриките за електроника могат да местят тавите ръчно, с колички, конвейери или автоматизирано оборудване за обработка. Структурата на тавата трябва да е съвместима с планирания процес, включително точки за достъп, височина на подреждане, ориентация и посока на зареждане.

Следователно най-надеждните дизайни на тави са специфични за приложението. Те не разчитат на фиксиран модел на кухина, когато самият продукт има уникална форма или изискване за специално боравене.

Защо термоформоването е полезно за електронни тави?

Термоформоването е особено полезно, когато електронните опаковки изискват персонализирани кухини, големи повърхности, извити контури или широки размери на тавата. Нагрят термопластичен лист може да бъде оформен върху инструменти, за да се създаде специфична за продукта структура, без да се налага всяко приложение в малък стандартен формат.

Това е важно за електрониката, тъй като опаковката на компонентите може да варира от малки отделни части до по-големи възли и системи от няколко части. Една тава може да се нуждае от решетка от малки кухини, докато друга може да изисква дълбоки джобове за по-големи комплекти.

Възможност за голям формат

Термоформованите опаковки могат да се произвеждат с размери до приблизително 1300 × 750 × 740 mm, в зависимост от действителната структура на тавата и производствените изисквания. Тази широка възможност за формоване е полезна, когато опаковъчната система покрива голямо сглобяване или множество продуктови зони.

Персонализирани оформления на кухини

Термоформоването позволява формирането на кухина около подреждането на продукта. Индивидуалните кухини могат да бъдат разпределени според размерите на компонентите, а цялостният отпечатък на тавата може да бъде адаптиран към съществуващите структури за транспортиране или съхранение.

Гъвкавост на развитието

Електронните продукти могат да се променят по време на разработката. Позициите на конекторите, размерите на корпуса, конфигурациите на печатни платки и разположението на аксесоарите могат да бъдат преразгледани. Гъвкавият подход за термоформоване може да подкрепи избрани проекти за разработка, където са необходими персонализирани инструменти и широкоформатни структури.

Разнообразие от материали

ПП, PET, PS и други подходящи термопласти могат да бъдат разгледани в рамките на процеса на термоформоване. Това позволява електрическите, механичните и визуалните изисквания на тавата да бъдат оценени заедно.

Интеграция с функциите на опаковката

Концепцията за оформяне може да включва зони за позициониране, структури за подреждане, отвори и други функционални детайли. Когато е необходима допълнителна повърхностна защита, избрани омекотяващи материали могат също да бъдат интегрирани в дизайна на опаковката.

Термоформоването е най-полезно, когато геометрията на опаковката трябва да следва плътно продукта, вместо да налага сложен компонент в общ формат на тава.

Производственият процес все още трябва да бъде избран според геометрията на продукта, изискваното електрическо поведение, производственото количество и цялостната стратегия за опаковане. Термоформоването е по-скоро опция за процес, отколкото универсален отговор за всяко приложение за електронно опаковане.

Къде се използват често ESD тавите?

ESD-контролирани термоформовани тави могат да поддържат много етапи от производството на електроника и логистиката. Точната структура зависи от това дали опаковката е предназначена за съхранение, проверка, движение на производствената линия, оборот или транспорт.

• Електронни компоненти:конектори, сензори, части, свързани с печатни платки, полупроводникови компоненти и други чувствителни към статично електричество продукти могат да бъдат подредени в специални кухини.
• Работа с печатни платки:печатни платки и електронни модули могат да бъдат поддържани по време на временно съхранение, прехвърляне и движение на производствената линия.
• Прецизни електронни части:отделните кухини могат да помогнат за поддържане на организирано позициониране на компоненти с определени изисквания за манипулиране.
• SMT производство:оборотните тави за многократна употреба могат да поддържат многократно движение между етапите на производство, където се изисква контролирано електростатично поведение.
• Оптоелектронни компоненти:Опаковката може да бъде конфигурирана за оптична комуникация и оптоелектронни модули с определени ESD условия.
• Промишлено електронно оборудване:големи компоненти и възли могат да бъдат организирани за съхранение, вътрешен транспорт и контролирана обработка.

Инспекция на компоненти

Ориентираната към инспекция опаковка се възползва от организираното позициониране и ясния достъп до компонента. Когато прозрачността е важна, PET може да се има предвид за структури, които позволяват на оператора да вижда продукта, докато той остава в тавата.

SMT и оборот на производствената линия

Производствената среда може да включва многократно движение на тавата между етапите на процеса. Може да се има предвид PP, когато устойчивостта на умора, устойчивостта на удар и температурното поведение отговарят на изискванията за многократна работа.

ПХБ и работа с монтажа

Платките и модулите могат да имат по-големи размери и крехки монтирани елементи. Следователно кухините на тавата трябва да поддържат платката, без да контактуват с компоненти, които не са проектирани да поемат натоварване.

Оптоелектронни опаковки

Оптичните комуникационни компоненти могат да имат чувствителни повърхности и точни размери. Тяхната структура на опаковката трябва да отчита ориентацията на компонентите, контактните зони, разделянето и необходимите електростатични свойства.

Как чистотата и защитата на продукта работят заедно?

Електронните опаковки не са само устройство за ESD контрол. Чистотата също може да бъде важна, особено когато компонентите са изложени на прах, частици или повърхностно замърсяване по време на производството. Следователно дизайнът на опаковката трябва да се отнася както до електростатичното поведение, така и до физическата чистота на тавата.

Чистата производствена среда може да помогне за контролиране на полепването на прах по време на производството на тави. Обработката на материала, оформянето, подрязването и съхранението трябва да се управляват последователно, така че готовата тава да е подходяща за предвиденото приложение в електрониката.

Контролирайте контактните зони

Не всяка повърхност на компонента трябва да докосва еднакво опаковката. Някои продукти имат завършени козметични повърхности, открити контакти, оптични повърхности или чувствителни издатини. Дизайнът на кухината може да ограничи ненужния контакт и да държи деликатните зони далеч от структурните ръбове.

Използвайте защитни вложки, когато е подходящо

Избрани дизайни на опаковки могат да включват омекотяващи материали като гъба, където е необходим допълнителен мек контактен слой. Този подход може да помогне за намаляване на повърхностния контакт и следите от работа за продукти с по-висок външен вид или чувствителност при контакт.

Поддържайте чисти практики за боравене

Ефективността на опаковката се влияе от това какво се случва след производството, както и по време на производството. Чистото съхранение, практиките за контролирано зареждане и подходящите процедури за боравене могат да помогнат за запазване на предвиденото състояние на тавата, преди тя да достигне до компонента.

Помислете за повторно използване

Тавите за многократна употреба могат да преминат през много цикли на обработка. Когато повторната употреба е част от опаковъчната система, дизайнът трябва да вземе предвид умората, многократното почистване, подреждането и многократното зареждане. PP може да бъде полезен в приложения, където тези характеристики съответстват на изискваните електрически и механични характеристики.

Базираното на ISO управление на качеството може да осигури структурирана рамка за контрол на процеса, докато приложимите тестове от трети страни могат да се използват за оценка на съответните характеристики на материала или продукта според изискванията на клиента.

Каква информация е необходима за разработка по поръчка?

Персонализираните тави работят най-добре, когато дизайнът на опаковката започва с ясна информация за продукта и процеса на обработка. Колкото по-пълен е входът, толкова по-лесно е да се определи геометрията на кухината, посоката на материала, диапазона на съпротивлението и цялостната структура на тавата.

1. Дефинирайте продукта.Посочете размерите на продукта, общата форма, критичните изпъкналости и всички зони, които трябва да останат свободни от контакт.
2. Определете средата за обработка.Обяснете дали тавата се използва за съхранение, ръчно прехвърляне, обръщане на производствената линия, проверка, подреждане или транспортиране.
3. Определете изискването за ESD.Посочете необходимия диапазон на повърхностно съпротивление или приложимото изискване за опаковане на компонента.
4. Определете размерите на тавата.Осигурете желаната обща дължина, ширина, височина и всички ограничения, наложени от транспортни контейнери или производствено оборудване.
5. Определете структурата на кухината.Определете броя на кухините, дълбочината на кухините, разстоянието, ориентацията и посоката на зареждане на продукта.
6. Определете допълнителни функции.Идентифицирайте изискванията за подреждане, разполагане, омекотяване, позициониране, отвори, етикети или лого, където е приложимо.
7. Прегледайте посоката на материала.Сравнете PP, PET и PS с електрическите, механичните, температурните и външните изисквания на приложението.

Чертежи и данни за размери

Инженерните чертежи могат да предоставят точна информация за критичните размери, толеранси и интерфейси на компонентите. Спецификациите на размерите също са полезни, когато продуктът има сравнително проста геометрия.

Физическа информация за продукта

Един физически продукт може да помогне за изясняване на неправилни форми, действителни контактни повърхности, преходи във височина и изпъкнали компоненти, които може да е трудно да се опишат само чрез основни размери. Целта е да се разбере истинската обвивка на опаковката, преди да бъде финализиран дизайнът на кухината.

Опаковъчно оборудване и логистика

Тавата също трябва да бъде проектирана според начина, по който ще се движи във фабриката. Размерите на контейнера, височината на подреждане, дълбочината на гнездене, хлабината на конвейера и достъпът на оператора могат да повлияят на крайната форма.

Следователно спецификацията на проекта трябва да описва пълното пътуване на тавата, от зареждането през складирането и прехвърлянето на производствената линия до окончателното опаковане или етап на транспортиране. Този по-широк изглед помага да се предотврати дизайнът на кухината да решава само една стъпка от процеса.

Какво трябва да се провери преди изпращане?

Завършените електронни табла трябва да бъдат проверени както от електрическа, така и от физическа гледна точка. Тава може да отговаря на предвидените размери, без да поддържа необходимата характеристика на съпротивление, точно както може да отговаря на диапазона на съпротивление, докато има проблеми с кухината или подреждането.

Електрическа проверка

Определеният диапазон на повърхностно съпротивление може да се провери с подходящо оборудване за изпитване на съпротивление. Проверката трябва да се извърши в съответствие с приложимия метод за изпитване и изискванията за опаковане.

Проверка на размерите

Критичните размери трябва да се измерват спрямо съгласуваните изисквания за проектиране. Трябва да се обърне специално внимание на дълбочината на кухината, позицията на кухината, периметъра на тавата и всяка функция, която взаимодейства директно с компонента или външното оборудване за обработка.

Инспекция за чистота

Готовите тави трябва да бъдат проверени за видимо замърсяване и остатъци от материала. Това е особено важно за опаковки на електроника, където чистотата може да повлияе на средата на работа.

Производствена последователност

Управлението на качеството трябва да обхваща влагането на материали, условията на формоване, подрязването, проверката и обработката на готовия продукт. Повтарящият се процес е важен, тъй като както електрическите, така и физическите характеристики на тавата трябва да останат постоянни по време на производството.

Когато е необходимо, суровините и готовите продукти също могат да бъдат подложени на приложимо тестване от трета страна. Точният обхват на тестване трябва да бъде установен в съответствие с техническите изисквания на клиента и предвиденото приложение на електрониката.

За по-широк поглед върху възможностите за персонализирано термоформовано опаковане посететеАнтистатична термопластична опаковкаи сравнете необходимия материал, обхвата на устойчивост, структурата на тавата и условията на приложение, преди да финализирате спецификацията на опаковката.
